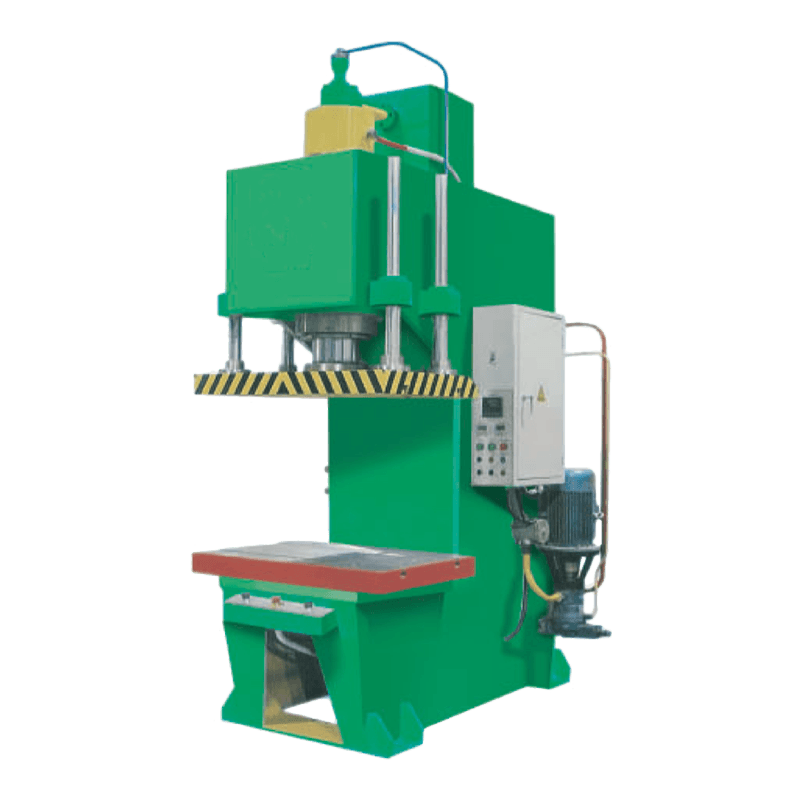

Prensa hidráulica de coluna única Y41

A prensa hidráulica de coluna única da série Y41 é uma máquina hidráulica com estrutura em C projetada para operações de endireitamento, prensagem, conformação e montagem. Amplamente utilizada em metalurgia, reparo de máquinas e fabricação de componentes, esta prensa oferece desempenho confiável, operação simples e excelente custo-benefício para aplicações de serviço médio.

Características de desempenho
Estrutura de coluna única tipo C: O corpo da máquina possui uma estrutura resistente de braço único tipo C (coluna única), fabricada a partir de placas de aço espessas. Após a soldagem, a estrutura passa por tratamento de resistência e envelhecimento para eliminar tensão interna, garantindo estabilidade a longo prazo e evitando deformações permanentes sob carga contínua.


Sistema Hidráulico Integrado: O sistema hidráulico é totalmente fechado e integrado ao corpo da máquina, apresentando um layout compacto e limpo. Este design economiza espaço, reduz a contaminação do óleo e simplifica a manutenção, ao mesmo tempo que minimiza o choque hidráulico para uma operação suave.


Modos de operação flexíveis: A prensa suporta vários modos de trabalho, incluindo jog manual e operação semiautomática, permitindo o ajuste de pressão, curso e velocidade de acordo com os diferentes requisitos da peça de trabalho.


Alta precisão e repetibilidade: Com mecanismos de guia precisos e controle hidráulico confiável, a prensa Y41 oferece resultados de prensagem consistentes, tornando-a ideal para produção de peças únicas e de pequenos lotes.


Design aberto para fácil acesso: O design da estrutura em C fornece acesso desobstruído à área de trabalho, tornando o carregamento, o descarregamento e a configuração da ferramenta rápida e conveniente, mesmo para peças de trabalho longas ou complexas.

Aplicações Típicas

Alinhamento de eixo, barra e perfil
Rolamento, bucha e encaixe por pressão da luva
Dobra de chapas metálicas, gravação em relevo e conformação superficial
Rebitagem, estaqueamento e montagem mecânica
Metalurgia do pó e compactação de materiais não metálicos

Investigação

Descrição do produto

Parâmetros principais

Especificações

Unidade

Modelo

Y41-6.3

Y41-10

Y41-16

Y41-25

Y41-40

Y41-63

Y41-100

Y41-160

Y41-200

Y41-315

Y41-400

Y41-500

Y41-630

Y41-800

Pressão nominal

KN

63

100

160

250

400

630

1000

1600

2000

3150

4000

5000

6300

8000

Máx.hidráulico
pressão gelada

MPa

8

12.5

20

16

25

25

25

25

25

25

25

25

25

25

Stoke de deslizar

milímetros

250

250

400

400

400

500

600

700

700

800

800

900

900

900

Luz do dia

milímetros

400

400

500

630

630

750

800

900

1000

1100

1250

1300

1500

1500

Profundidade da garganta

milímetros

200

200

250

350

350

320

400

420

450

460

600

1000

1500

1500

Velocidade de
deslizar

Vazio

descendo

milímetros/s

80

80

120

100

80

80

80

80

80

80

80

Pressionando

milímetros/s

18〜20

18〜20

18〜20

18〜20

18〜20

18〜20

15〜20

10〜12

10〜15

8〜10

8〜10

10〜15

6〜10

5〜8

Retorno

milímetros/s

55

50

50

75

75

100

100

70

70

60

55

70

60

45

Dimensões da mesa

E-D

milímetros

440

440

500

580

700

710

800

900

900

1500

2000

2500

2500

3000

Facebook

milímetros

380

380

450

570

570

600

700

800

900

900

1200

2000

2000

2400

Altura da mesa
acima do andar

milímetros

700

700

710

710

710

810

800

900

900

900

400

400

400

400

Dimensões de
buraco profundo

milímetros

Φ100

Φ100

Φ100

Potência do motor

KW

3

3

4

5.5

5.5

7.5

7.5

11

15

22

22

2x22

2x22

45

geral
Dimensões

milímetros

1000
X850
X1950

1000
X850
X1950

1000
X900
X2000

1200
X1000
X2300

1250
X1200
X2600

1280
X1450
X2750

1400
X1900
X3050

1600
X2200
X3200

1600
X2600
X4200

1800
X3200
X4500

2300
X3900
X5000

4000
X4600
X6000

4300
X4600
X7000

5000
X4800
X7200

Peso

quilograma

1500

1600

1800

2300

2800

4200

6400

9000

12800

27000

44000

57000

79000

100000

A descrição e as especificações fornecidas neste catálogo estão sujeitas a modificações sem aviso prévio.

Entre em contato conosco para mais detalhes

Não hesite em entrar em contato queo precisar de nós!

SUBMIT

Sobre
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produtos, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Como profissional China Prensa hidráulica de coluna única Y41 Manufacturers and Prensa hidráulica de coluna única Y41 Factory, A empresa agora tem a capacidade de projetar, desenvolver e fabricar produtos em série padrão e equipamentos não padrão. Os produtos vendem bem em todo o país, um grande número de exportações para o sudeste da Ásia, Europa, Estados Unidos e Oriente Médio. A empresa cobre uma área de mais de 20.000 metros quadrados, com um grupo de engenheiros e técnicos com ricos equipamentos de conhecimento, produção e teste profissionais. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the Filas, faça o possível para atender às necessidades de clientes nacionais e estrangeiros.


No mundo de hoje cheio de esperança e oportunidades, as máquinas -ferramentas do Pacific e nossos clientes andam de mãos dadas para o desenvolvimento comum.

Notícias
Extensão do conhecimento da indústria

1. Introdução ao Prensa Hidráulica da Coluna Única Y41

A Prensa Hidráulica da Coluna Única Y41 é uma solução compacta e eficiente projetada especificamente para pequenos escritórios e tarefas de conformação de metal de precisão. Com sua estrutura de braço único tipo C, oferece excelente acessibilidade e é ideal para operações de puncionamento, prensagem, endireitamento e conformação leve.

Esta máquina é amplamente utilizada em ambientes de fabricação de pequena escala onde o espaço é limitado, mas a precisão e a confiabilidade são essenciais. A capacidade de pressão típica varia de 10 toneladas para 200 toneladas , tornando-o adequado às necessidades de produção flexível.

Máquina-ferramenta CNC Nantong Pacific Co., Ltd é uma empresa-chave da indústria nacional de máquinas, localizada na Zona de Desenvolvimento Econômico e Tecnológico de Haian, onde o ambiente é bonito e o tráfego é conveniente, o que facilita o rápido estabelecimento de comunicação entre empresas e clientes. A empresa está totalmente equipada, especializada na produção de máquinas de corte, dobradeiras, laminadoras, prensas hidráulicas, puncionadoras e outros produtos, amplamente utilizados em: indústria leve, aviação, construção naval, metalurgia, instrumentação, eletrodomésticos, produtos aço de aço, indústria de construção e decoração. Nossos produtos vendem bem tanto em casa quanto no exterior.

Como fabricante profissional de prensa hidráulica de coluna única Y41 na China e fábrica de prensa hidráulica de coluna única Y41, a empresa fornece soluções padrão e personalizadas para atender a diferentes requisitos industriais.

2. Características de desempenho da prensa hidráulica Y41

(1) Estrutura de braço único tipo C

A estrutura aberta tipo C permite fácil carregamento e descarga de peças, melhorando a eficiência operacional em até 25% em comparação com máquinas de estrutura fechada.

(2) Corpo de aço soldado com tratamento térmico

O corpo da máquina é feito de estrutura de aço soldado e passa por tratamento de envelhecimento para garantir estabilidade a longo prazo sem deformação.

(3) Sistema Hidráulico Integrado

O sistema hidráulico é instalado dentro do corpo da máquina, diminuindo a ocupação de espaço e melhorando a segurança e comodidade na manutenção.

3. Vantagens de aplicação em pequenos escritórios

  • Estrutura compacta adequada para espaço de escritório limitado
  • Operação fácil que requer treinamento mínimo do operador
  • Solução econômica para produção em pequena escala
  • Alta precisão para operações de puncionamento e prensagem

Em casos reais de produção, pequenos escritórios que utilizam máquinas Y41 relatando uma redução no tempo de produção em aproximadamente 18%–30% devido à maior eficiência do fluxo de trabalho.

4. Visão geral dos parâmetros técnicos

Artigo Especificação Benefício
Capacidade de imprensa 10–200 toneladas Flexível para tarefas pequenas e médias
Estrutura Coluna única tipo C Fácil operação e acessibilidade
Sistema Hidráulico Tipo Integrado Interno Economia de espaço e operação mais segura
Especificações técnicas da prensa hidráulica de coluna única Y41

5. Aplicativos comuns

A prensa hidráulica Y41 é amplamente utilizada em:

  • Pequenas oficinas de fabricação de metal
  • Manutenção e reparo de peças automotivas
  • Prensagem de componente elétrico
  • Fabricação de ferramentas de hardware

6. Perguntas frequentes

Q1: Qual é a principal vantagem da prensa hidráulica de coluna única Y41?

Sua estrutura compacta e fácil operação o torna ideal para pequenos escritórios com espaço limitado e diversas necessidades de processamento.

Q2: A máquina é adequada para produção pesada?

Ele é projetado principalmente para aplicações de nível médio, com capacidade de 10 a 200 toneladas.

Q3: Quanto tempo dura a vida útil?

Com manutenção adequada, a máquina pode operar de forma confiável por mais de 10 anos devido à sua estrutura soldada tratada termicamente.
