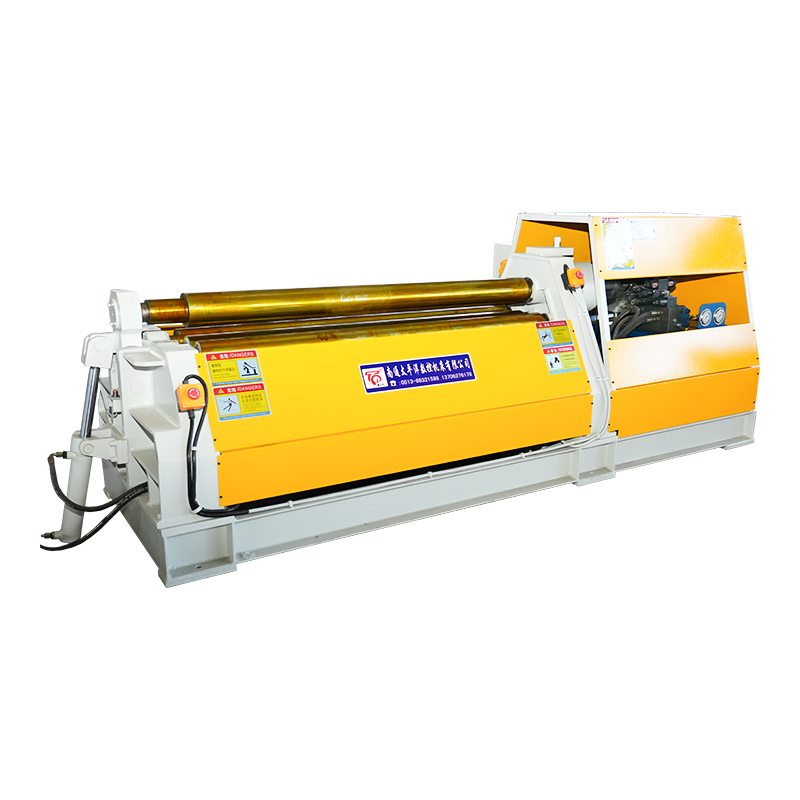

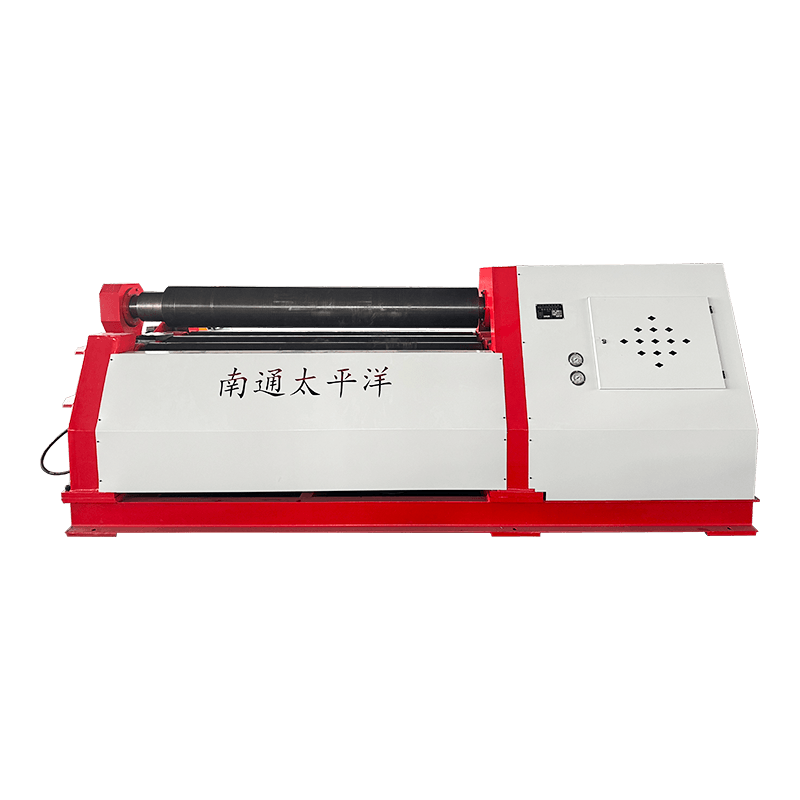

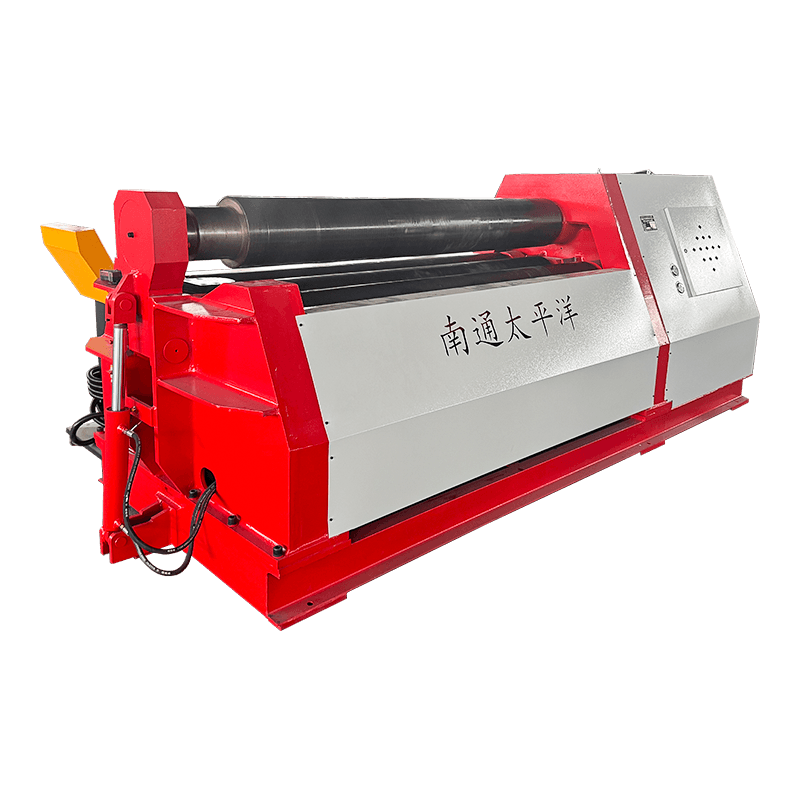

Máquina laminadora de 4 rolos série W12

A laminadora de placas de 4 rolos da série W12 é uma solução hidráulica de dobra de placas de alta eficiência projetada para pré-dobrar e laminar placas de metal em peças cilíndricas, cônicas ou curvas. Amplamente utilizada em vasos de pressão, caldeiras, tubulações e indústrias de aço estrutural, esta máquina integra pré-dobra e conformação em uma única operação, eliminando a necessidade de equipamentos adicionais.

Estrutura e Princípio de Funcionamento
A máquina adota uma configuração de quatro rolos:
O rolo superior é o rolo de acionamento principal, com seu movimento vertical controlado por um motor hidráulico para uma operação estável e potente.
O rolo inferior aplica força de fixação à placa através de um cilindro hidráulico, garantindo uma fixação firme durante o processo de conformação.
Os dois rolos laterais, posicionados simetricamente em ambos os lados do rolo inferior, movem-se ao longo dos trilhos-guia inclinados. São acionados por um sistema mecânico composto por porcas, sem-fim e parafusos principais, fornecimento de suporte lateral controlado e força de conformação.
Este design permite que ambas as extremidades da placa sejam pré-dobradas em uma única configuração, reduzindo o desperdício de material e melhorando a eficiência em comparação com máquinas de três rolos.

Principais recursos
Formação em uma etapa: A pré-dobra e a laminação podem ser concluídas na mesma máquina, economizando tempo de configuração
Acionamento hidráulico completo: Operação suave, alta restrição e força de confiança confiável
controle de precisão: Sistema CNC opcional para controle automático das posições dos rolos, melhorando a repetibilidade
Ampla compatibilidade de materiais: Adequado para placas de aço carbono, aço inoxidável, alumínio e ligas
Operação fácil: Painel de controle fácil de usar com modos manual e automático

Aplicativos
Vasos de pressão e caldeiras
Fabricação de tubos
Torre eólica e fabricação de aço estrutural
Indústrias automotivas e de construção naval

Investigação

Descrição do produto

Especificações

Modelo

Espessura
de placa enrolada
(mm)

Pré-flexão máxima
Espessura
(mm)

Largura de
placa enrolada
(mm)

Rendimento da placa
Força
(Mpa)

Diâmetro de
Rolo Superior
(mm)

Motor Principal
(KW)

Peso
(KG)

geral
Dimensões
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

A descrição e as especificações fornecidas neste catálogo estão sujeitas a modificações sem aviso prévio.

Entre em contato conosco para mais detalhes

Não hesite em entrar em contato queo precisar de nós!

SUBMIT

Sobre
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produtos, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Como profissional China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, A empresa agora tem a capacidade de projetar, desenvolver e fabricar produtos em série padrão e equipamentos não padrão. Os produtos vendem bem em todo o país, um grande número de exportações para o sudeste da Ásia, Europa, Estados Unidos e Oriente Médio. A empresa cobre uma área de mais de 20.000 metros quadrados, com um grupo de engenheiros e técnicos com ricos equipamentos de conhecimento, produção e teste profissionais. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the Filas, faça o possível para atender às necessidades de clientes nacionais e estrangeiros.


No mundo de hoje cheio de esperança e oportunidades, as máquinas -ferramentas do Pacific e nossos clientes andam de mãos dadas para o desenvolvimento comum.

Notícias
Extensão do conhecimento da indústria

1. Introdução ao Máquina dobradeira de 4 rolos

A Máquina dobradora de 4 rolos, também conhecida como Máquina laminadora de 4 rolos da série W12, é um equipamento de laminação de placas de alto desempenho amplamente utilizado para formar formas cilíndricas, de arco e cônicas a partir de chapas metálicas. É essencial em indústrias como construção naval, vasos de pressão, torres eólicas e fabricação de estruturas metálicas pesadas.

Em comparação com as máquinas tradicionais de 3 rolos, o design de 4 rolos melhorou a eficiência ao 30%–50% e reduz o desperdício de material em até 20% , tornando-o uma solução preferida para formação de placas de precisão.

Máquina-ferramenta CNC Nantong Pacific Co., Ltd é uma empresa-chave da indústria nacional de máquinas, localizada na Zona de Desenvolvimento Econômico e Tecnológico de Haian, onde o ambiente é bonito e o tráfego é conveniente, o que facilita o rápido estabelecimento de comunicação entre empresas e clientes. A empresa está totalmente equipada, especializada na produção de máquinas de corte, dobradeiras, laminadoras, prensas hidráulicas, puncionadoras e outros produtos, amplamente utilizados em: indústria leve, aviação, construção naval, metalurgia, instrumentação, eletrodomésticos, produtos aço de aço, indústria de construção e decoração. Nossos produtos vendem bem tanto em casa quanto no exterior.

2. Princípio de funcionamento de Máquina W12 de 4 rolos

(1) Sistema de Acionamento Principal do Rolo Superior

O rolo superior serve como principal componente de acionamento, acionado por motores hidráulicos que garantem uma rotação estável e potente para operações de laminação contínua.

(2) Movimento vertical do rolo inferior

O rolo inferior se move verticalmente sob pressão hidráulica, aplicando força através do óleo hidráulico no cilindro para fixar a placa com segurança. Isso garante uma distribuição uniforme da pressão.

(3) Sistema de ajuste do rolo lateral

Os rolos laterais em ambos os lados se movem ao longo dos trilhos guiando usando mecanismos de parafuso, sem-fim e parafuso de avanço, permitindo controle preciso da curvatura para diferentes espessuras de placa.

A máquina permite pré-dobragem e laminação de ambas as extremidades da chapa no mesmo equipamento , melhorando significativamente a produtividade e diminuindo o ritmo de aplicação dos materiais.

3. Principais vantagens da máquina laminadora de 4 rolos

  1. Alta eficiência: A fixação única completa a laminação e a pré-dobra.
  2. Formação de precisão: A precisão atinge ±0,5mm para estruturas cilíndricas.
  3. Trabalho reduzido: O controle hidráulico automatizado reduz a intervenção manual.
  4. Ampla aplicação: Adequado para placas de 2 mm a 80 mm de espessura.
  5. Desempenho estável: A sincronização hidráulica garante qualidade de laminação consistente.

4. Visão geral dos parâmetros técnicos

Artigo Especificação Benefício de desempenho
Espessura da Placa 2–80 mm Ampla gama de aplicações
Precisão de rolamento ±0,5 mm Formação de alta precisão
Melhoria de eficiência 30%–50% Ciclo de produção mais rápido
Especificações técnicas da laminadora de placas de 4 rolos série W12

5. Aplicações Industriais

A máquina dobradeira de 4 rolos é amplamente utilizada em:

  • Fabricação de vasos de pressão
  • Produção de Torres Eólicas
  • Indústria de construção naval
  • Fabricação de estrutura de aço

6. Perguntas frequentes

Q1: Qual é a principal vantagem da estrutura de 4 rolos?

Permite pré-dobrar e laminar em uma única máquina, melhorando a eficiência e reduzindo o desperdício de material.

Q2: Qual faixa de espessura pode suportar?

Você pode fabricar chapas de aço de 2mm a 80mm dependendo da capacidade do modelo.

Q3: O controle CNC está disponível?

Sim, os sistemas CNC são modernos e melhoram significativamente o nível de isolamento e automação.
