Como funciona uma laminadora de placas hidráulica? Guia Completo

Resposta rápida: Como um Máquina laminadora de placa hidráulica Funciona

A máquina de rolamento de placa hidráulica forma chapas de metal planas em um formato curvo ou cilíndrico, alimenteo a placa entre rolos giratórios enquanto os cilindros hidráulicos aplicam pressão constante e ajustável para dobrar o material uma pequena quantidade a cada passagem. O rolo superior (ou os rolos laterais, dependendo do projeto) é empurrado para baixo ou para dentro por força hidráulica, e não por engrenagens ou parafusos, para que o operador possa ajustar a força de flexão em tempo real e manter essa pressão de forma consistente em todo o comprimento da placa.

Este é o princípio de funcionamento por trás de quase todas as máquinas comercializadas hoje como Máquina laminadora de chapa de aço , Máquina dobradeira de placa hidráulica , ou Máquina laminadora de placa de 4 rolos , seja em uma pequena oficina de fabricação de metal ou funcionando como um Máquina laminadora de placas para serviços pesados em uma linha de produção de estaleiro. As seções abaixo detalham o processo passo a passo, comparam as configurações comuns dos rolos e explicam como o tipo de material, a espessura da placa e a disposição dos rolos afetam o resultado final.

Comparação instantânea dos dois layouts mais comuns de máquinas laminadoras de chapas grossas
Recurso	Máquina laminadora de placa de 3 rolos	Máquina laminadora de placa de 4 rolos
Etapa de pré-dobra	Muitas vezes precisa de um passe ou acessório separado	Integrado ao ciclo de laminação
É necessário virar a placa	Às vezes, em designs assimétricos	Raramente necessário
Caso de uso típico	Fabricação de oficina geral	Precisão e repetições de produção

Compreendendo o princípio básico de funcionamento da dobra de rolos

Cada máquina de laminação de placas , não importa quantos rolos use, depende da mesma ideia subjacente: três ou mais pontos de contato empurram a placa para fora de uma linha reta, forçando o metal a ultrapassar seu ponto de escoamento de maneira controlada, de modo que assuma uma curva permanente em vez de voltar a ficar plano. Em uma máquina hidráulica, a força por trás dessa pressão vem de cilindros acionados por óleo, e não de um parafuso mecânico, razão pela qual os projetos hidráulicos são geralmente mais fáceis de ajustar no meio do ciclo.

Flexão de três pontos na prática

Imagine a placa apoiada em dois rolos de suporte inferiores enquanto um rolo superior pressiona entre eles. À medida que a placa é movida para frente e para trás, o rolo superior desce gradualmente em pequenos incrementos, apertando a curvatura em cada passagem. O cilindro hidráulico que segura o rolo superior mantém a força descendente constante mesmo quando a resistência da placa muda perto das bordas, o que é uma das razões pelas quais os sistemas hidráulicos tendem a produzir uma curva mais uniforme ao longo da largura da placa do que uma configuração puramente mecânica.

Por que o número de rolos é importante

Adicionar um quarto rolo ou deslocar os rolos laterais horizontalmente em vez de mover apenas o rolo superior verticalmente altera a forma como as bordas da placa são manuseadas. Esta é a principal diferença técnica entre as configurações de rolo abordadas nas próximas seções e afeta diretamente a quantidade de material plano e desenrolado que resta nas extremidades da placa após a conformação.

Principais componentes estruturais de uma laminadora de placas hidráulica

Um típico Máquina laminadora de placa hidráulica CNC é construído a partir de um conjunto bastante pequeno de peças trabalhando juntas. Compreender o que cada peça faz torna muito mais fácil ler uma folha de especificações da máquina ou solucionar um problema de rolamento no chão de fábrica.

O rolo superior, ajustável verticalmente por cilindros hidráulicos, aplica a pressão de flexão principal
Rolos laterais, ajustáveis horizontalmente em designs de 4 rolos, controlam a pré-dobra e a curvatura da borda
Rolo inferior ou acionado, gira a placa através da máquina a uma velocidade definida
Unidade de energia hidráulica e cilindros, fornecem e regulam a força de flexão
As placas laterais da estrutura suportam toda a carga mecânica e mantêm o alinhamento do rolo estável
Acione o motor e o redutor, gire os rolos a uma velocidade controlada e ajustável
Painel de controle, desde unidades de botão manuais até sistemas completos de tela sensível ao toque CNC
Base da máquina, ancora a estrutura e absorve vibrações durante a operação

Layout estrutural simplificado de uma laminadora de placas hidráulica de 4 rolos, mostrado em estilo isométrico para maior clareza

Processo de laminação passo a passo

Depois que uma chapa é carregada, uma laminadora hidráulica de chapa se move através de uma sequência bastante consistente, independentemente de ser uma unidade de oficina compacta ou uma grande máquina de laminação de placas para serviços pesados manuseio de aço estrutural.

A borda da placa é pré-dobrada, na própria máquina em um projeto de 4 rolos ou com uma passagem curta separada, uma vez que uma borda reta não formada deixaria uma seção plana na costura
A placa é carregada e centralizada entre os rolos, com o operador verificando o alinhamento com as marcas de referência da estrutura
Os rolos superiores ou laterais são abaixados ou avançados hidraulicamente para definir a primeira posição de dobra, e uma passagem inicial forma uma curvatura áspera
Passagens adicionais estreitam gradualmente a curva, com a pressão aumentada em pequenos incrementos controlados a cada vez
As extremidades da placa são unidas para fechar o formato do cilindro, ponto em que o diâmetro é verificado em relação ao alvo
Os rolos são liberados e o cilindro formado ou seção curva é removido para a próxima etapa de produção

Em uma máquina manual, o operador avalia cada passagem visualmente e medindo a folga; em um Máquina laminadora de placa hidráulica CNC , as posições dos rolos e os alvos de pressão são programados antecipadamente, de modo que as peças repetidas resultam com menos variação de peça para peça.

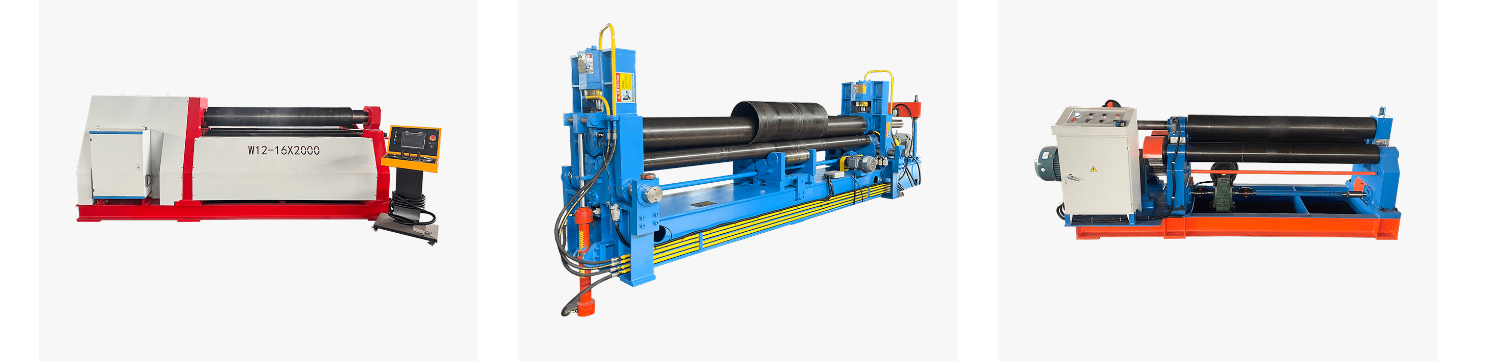

Tipos de laminadoras de placas hidráulicas: 3 rolos vs 4 rolos

A maioria dos compradores que pesquisam um Máquina laminadora de placa hidráulica acabo comparando layouts de três e quatro rolos, já que ambos estão amplamente disponíveis e cada um se adapta a um padrão de produção diferente.

Comparação geral de configurações de rolos comuns usadas em laminadoras de chapas grossas
Configuração	Como isso dobra a placa	Mais adequado para
2 rolo	A placa é pré-dobrada em uma prensa e depois enrolada em um rolo acionado	Folha de calibre fino, fabricação leve
3 rolos, assimétricos	O rolo superior desce entre dois rolos inferiores fixos	Oficinas gerais e trabalhos de reparação
3 rolos, pitada dupla	Ambos os rolos inferiores se movem para apertar e pré-dobrar a placa	Fabricação de aço de médio volume
4 rolo	Os rolos superior e inferior se alinham verticalmente, os rolos laterais se movem horizontalmente	Cilindros de precisão, produção repetida, tarefas de máquinas laminadoras de chapas grossas para serviços pesados

Pontuação ilustrativa de conveniência de pré-dobra por configuração de rolo, escala de 1 a 10, maior significa menos trabalho de pré-dobra separado necessário

Compatibilidade de materiais e capacidade de rolamento

A Máquina laminadora de chapa de aço não está limitado a um único tipo de metal. A principal variável que muda de um material para outro é quanta resistência a placa oferece ao dobrar, o que por sua vez afeta quantas passagens são necessárias e quanta força hidráulica a máquina deve sustentar.

Aço carbono , o material mais comum laminado nessas máquinas, tem comportamento previsível e é amplamente utilizado em tanques, tubulações e seções estruturais
Aço inoxidável , que endurece mais durante a conformação, geralmente precisa de um pouco mais de passadas e de um controle cuidadoso da pressão para evitar marcas na superfície
Alumínio , geralmente o mais fácil dos quatro de rolar devido à sua menor resistência à formação, embora seja necessário cuidado para evitar afinamento excessivo na dobra
Liga de aço , normalmente o material mais exigente, exigindo maior força hidráulica e maior atenção ao retorno elástico após cada passagem

Resistência relativa à conformação ilustrativa por tipo de material, com base no comportamento típico de flexão do rolo, não em uma medição fixa

Espessura da placa, diâmetro do rolo e número de passes

A chapa mais espessa precisa de um diâmetro de rolo maior e de mais passes para atingir a mesma curvatura que o material mais fino, porque a fibra externa de uma chapa grossa precisa se esticar ainda mais para seguir a curvatura. É por isso que uma máquina classificada para um determinado máquina de laminação de placas capacity lista uma espessura máxima e um diâmetro mínimo de rolo correspondente, e por que empurrar uma placa perto do limite superior de espessura geralmente significa diminuir a taxa de alimentação e realizar passagens mais leves e mais frequentes.

Relação típica entre a espessura da placa de aço carbono e os passes de laminação necessários para atingir um cilindro padrão, apenas guia geral

O que isso significa ao escolher uma máquina

Se a maior parte do seu trabalho for realizada perto da extremidade superior de uma máquina classificada para serviço de laminadora com espessura máxima de chapa, espere tempos de ciclo mais longos, já que os últimos milímetros de capacidade sempre exigem mais passagens do que o meio da faixa. Os compradores que regularmente laminam placas estruturais espessas tendem a dimensionar até a próxima classificação de quadro, em vez de operar uma máquina menor em seu limite absoluto.

Rolo de placa hidráulica vs mecânico: principais diferenças

A escolha entre um rolo de placa hidráulico ou um projeto mecânico se resume a como a força de flexão é gerada e controlada. As máquinas mecânicas movem o rolo superior com um parafuso motorizado ou conjunto de engrenagens, que é simples, mas ajusta em etapas fixas. As máquinas hidráulicas utilizam pressão de óleo, o que permite um ajuste fino e contínuo e permite que o sistema mantenha uma força definida, mesmo que a resistência da placa varie ligeiramente ao longo de sua largura.

Comparação ilustrativa, a área azul mais escura representa máquinas hidráulicas, a área azul mais clara representa máquinas mecânicas, ambas em uma escala geral de 5 pontos

Onde cada design tende a se encaixar melhor

As máquinas hidráulicas geralmente oferecem uma vantagem no controle de precisão e na consistência da força, razão pela qual dominam o mercado. Fabricante de máquina laminadora de placas CNC segmento voltado para a produção repetida. As máquinas mecânicas ainda podem ser uma opção razoável para trabalhos mais leves e simples, onde o ajuste fino da pressão é menos importante. Nenhum dos projetos é universalmente correto; a escolha certa depende da faixa de espessura da placa, do tamanho do lote e da quantidade de automação necessária ao fluxo de trabalho.

Aplicações típicas em todos os setores

Como a laminação de chapas transforma materiais planos em formas estruturais curvas, o equipamento aparece em qualquer lugar onde uma oficina precise de cilindros, cones ou seções arqueadas em vez de painéis planos.

Indústrias comuns que dependem de equipamentos hidráulicos de laminação de placas
Indústria	Peças laminadas típicas
Construção naval	Seções do casco, revestimento curvo
Vasos e tanques de pressão	Invólucros cilíndricos, anéis de tanques de armazenamento
Torres eólicas e de serviços públicos	Seções de torre de grande diâmetro
Construção e arquitetura	Painéis de fachada curvos, suportes arqueados
Fabricação geral de aço	Seções de tubos, dutos, suportes personalizados

Em todos os casos acima, a laminadora de chapas grossas fica no início da linha de produção, uma vez que o formato laminado geralmente precisa ser finalizado antes que a soldagem, o revestimento ou a montagem possam continuar.

Como selecionar uma laminadora de placas para fabricação de aço

Um guia útil de seleção de laminadora de chapas grossas começa com as peças que você realmente precisa produzir, e não com a folha de especificações da máquina. Analise os fatores abaixo em ordem.

Principais fatores a serem considerados ao comparar as opções de laminadoras de chapas grossas
Fator	O que verificar
Espessura máxima da placa	Combine com o seu trabalho regular mais espesso, não apenas com a média
Largura da placa ou comprimento do rolo	Deve cobrir sua placa mais larga com alguma margem de trabalho
Configuração de rolo	3 rolos para trabalho geral, 4 rolos para menos pré-dobramento e maior tolerância
Mistura de materiais	Os aços inoxidáveis e ligas exigem mais força disponível do que o aço-carbono
Sistema de controle	Manual para baixo volume, CNC para repetições e maior consistência
Tamanho do lote e repetibilidade	Maior volume favorece o controle hidráulico da laminadora de placas CNC

Uma vez mapeados esses fatores em relação ao seu plano de produção, fica muito mais fácil comparar um produto compacto Máquina laminadora de placa hidráulica contra um maior Máquina laminadora de placas para serviços pesados em termos iguais, uma vez que ambos estão sendo julgados em relação à mesma carga de trabalho real, em vez de uma especificação genérica de folheto.

Dicas de operação e manutenção para longa vida útil

Verifique regularmente o nível e a condição do óleo hidráulico, pois o óleo contaminado é uma das causas mais comuns de pressão irregular
Inspecione as superfícies dos rolos quanto a marcas ou desgaste, especialmente depois de rolar material abrasivo ou revestido
Verifique periodicamente o paralelismo do rolo, pois o desalinhamento aparece como uma curva inconsistente ao longo da largura da placa
Mantenha as mangueiras e conexões hidráulicas livres de vazamentos e substitua as vedações desgastadas antes que elas falhem durante a produção
Siga os pontos de lubrificação recomendados pelo fabricante para engrenagens, rolamentos e guias
Registre as configurações de pressão para trabalhos repetidos para que os operadores não redefinam os parâmetros do zero todas as vezes

A atenção rotineira a esses pontos mantém uma laminadora de chapa hidráulica funcionando dentro de sua tolerância nominal e reduz o tempo de inatividade não planejado durante períodos de produção movimentados.

Por que as laminadoras de placas hidráulicas CNC melhoram a consistência

Adicionar o controle CNC a uma laminadora de placas hidráulica não altera o princípio de dobra subjacente, mas altera a forma como esse princípio se torna repetível de uma peça para outra. Um ciclo programado aplica sempre a mesma posição do rolo e sequência de pressão, o que é mais importante em trabalhos com requisitos de tolerância de lote para lote apertados, como carcaças de vasos de pressão ou seções de torre que devem se alinhar perfeitamente na costura de solda.

A Nantong Pacific CNC Machine Tool Co., Ltd, com sede na Zona de Desenvolvimento Econômico e Tecnológico de Haian, trabalha com equipamentos de corte, dobra, laminação e prensa hidráulica para clientes na construção naval, construção, fabricação de aço inoxidável e indústrias relacionadas. Como um máquina de rolamento de placa hidráulica manufacturer and máquina de rolamento de placa hidráulica supplier atendendo aos mercados interno e de exportação, a empresa projeta e produz máquinas de série padrão, bem como equipamentos não padronizados construídos em torno de uma linha de produção específica. Compradores comparando um Fabricante de máquina laminadora de placas CNC para uma oficina de fabricação nova ou em expansão podem compartilhar sua faixa de espessura de placa, largura e tamanho de lote típico para que a configuração possa ser adaptada à carga de trabalho real, em vez de um modelo de catálogo genérico.

Perguntas frequentes

Q1: O que é uma laminadora de placa hidráulica?

É uma máquina formadora de metal que dobra placas planas em formas curvas ou cilíndricas usando rolos posicionados e pressionados por cilindros hidráulicos, dando ao operador controle ajustável e constante sobre a força de flexão.

Q2: Como funciona uma laminadora de chapas?

A placa passa para frente e para trás entre os rolos giratórios enquanto os rolos superiores ou laterais aplicam gradualmente mais pressão a cada passagem, apertando a curvatura passo a passo até que o formato desejado seja alcançado.

Q3: Quais materiais podem ser laminados por uma laminadora de placa hidráulica?

Os materiais comuns incluem aço carbono, aço inoxidável, alumínio e aço-liga, com cada material exigindo um equilíbrio diferente de força hidráulica e número de passes.

Q4: Quanto custa uma laminadora de placas hidráulica?

O custo depende de fatores como configuração do rolo, espessura máxima da placa, comprimento do rolo e nível de automação CNC, portanto, a maioria dos compradores solicita um orçamento personalizado com base no tamanho da placa e no volume de produção.

Q5: Qual é o tamanho da placa que uma laminadora hidráulica pode manipular?

A capacidade varia de acordo com o tamanho da estrutura da máquina, com modelos mais leves adequados para chapas mais finas e modelos de máquinas laminadoras de chapas pesadas construídas para chapas estruturais mais espessas, portanto, a espessura máxima e o comprimento do rolo devem sempre ser verificados em relação à sua própria faixa de materiais.

Q6: Como selecionar uma laminadora de chapas para fabricação de aço?

Comece com a chapa regular mais espessa e larga e, em seguida, combine a configuração do rolo, a força hidráulica disponível e o tipo de controle com o tamanho típico do lote, conforme abordado na seção do guia de seleção acima.

Q7: Qual é a diferença entre laminadoras de placas de 3 rolos e 4 rolos?

Uma máquina de 3 rolos geralmente precisa de uma etapa de pré-dobra separada para a borda da placa, enquanto uma máquina de 4 rolos incorpora a pré-dobra no ciclo normal usando seus rolos laterais ajustáveis horizontalmente, o que reduz a inversão e o manuseio extra.

Q8: Qual é a melhor máquina laminadora de placas hidráulica ou mecânica?

As máquinas hidráulicas geralmente oferecem um controle de pressão mais preciso e consistente, adequado para trabalhos de precisão e repetição de produção, enquanto as máquinas mecânicas ainda podem ser uma opção viável para trabalhos mais simples e de menor volume.
