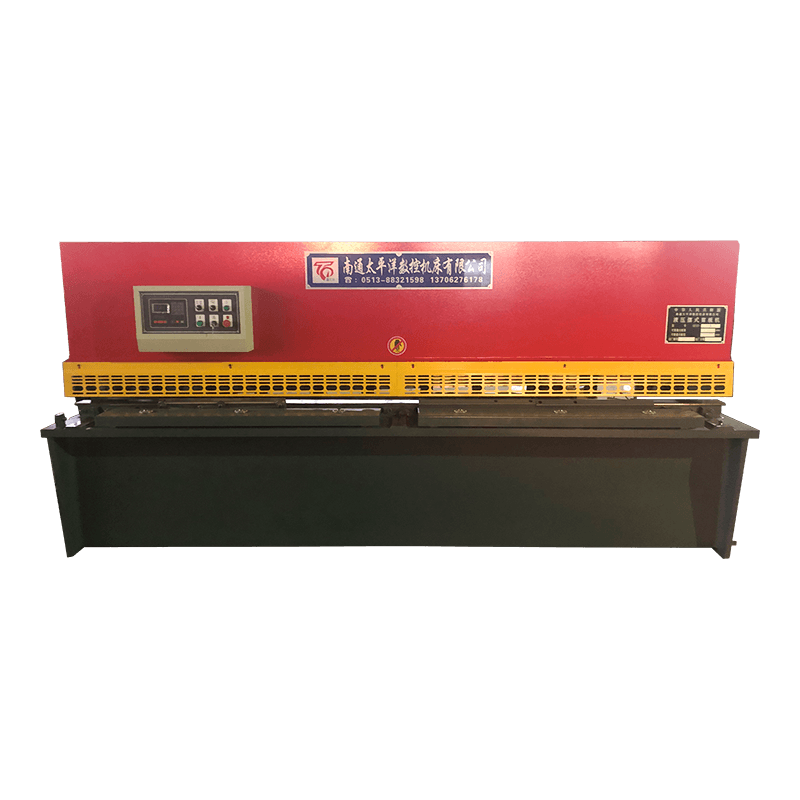

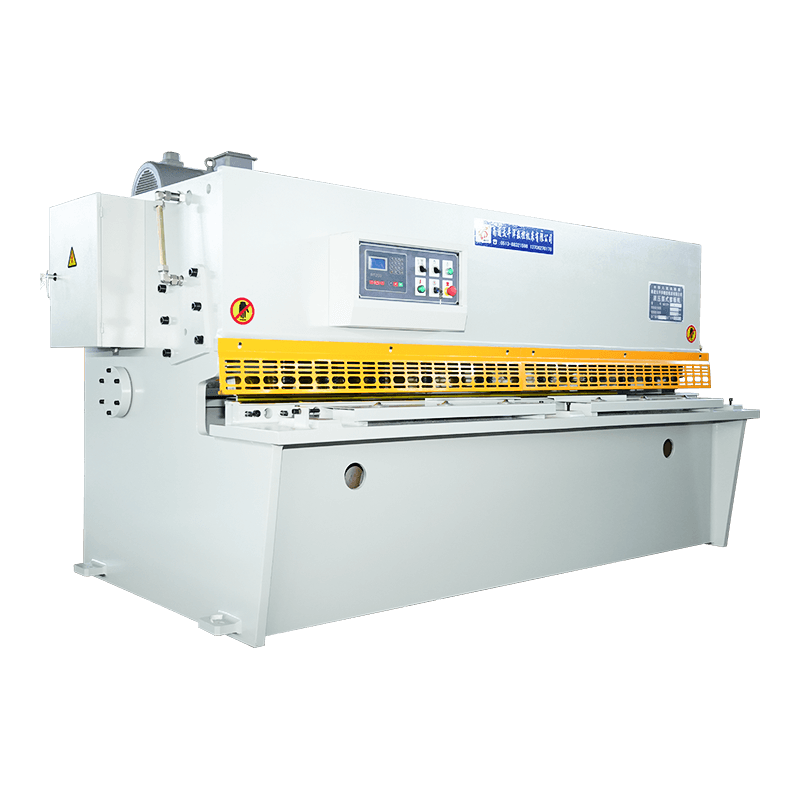

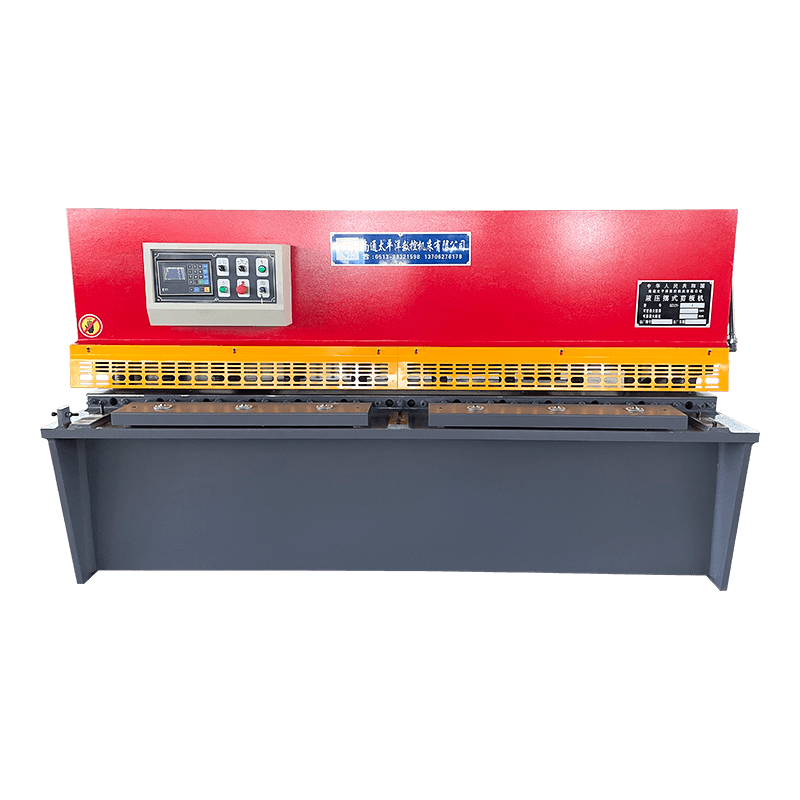

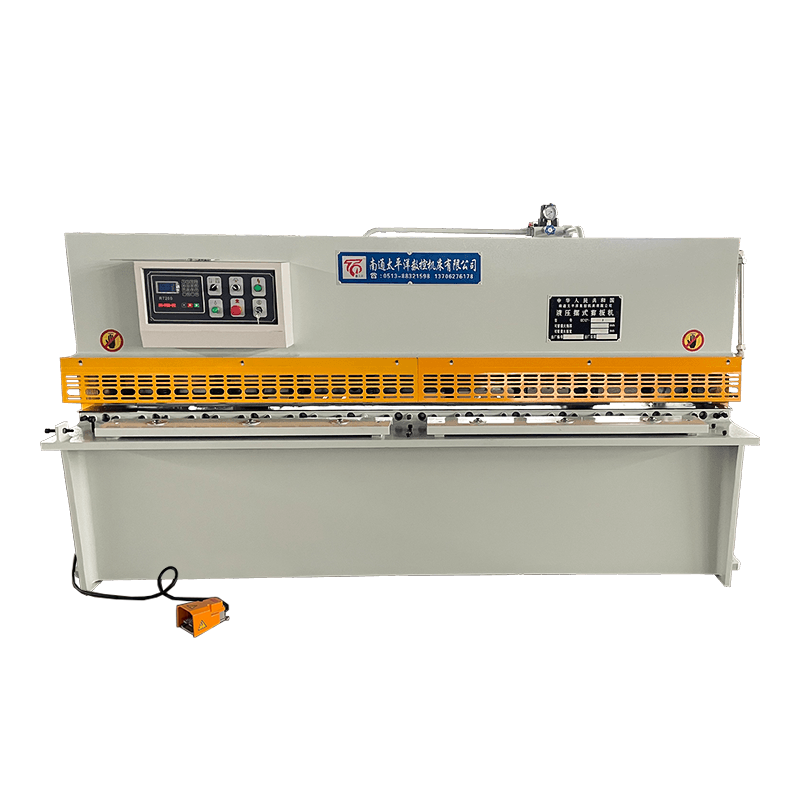

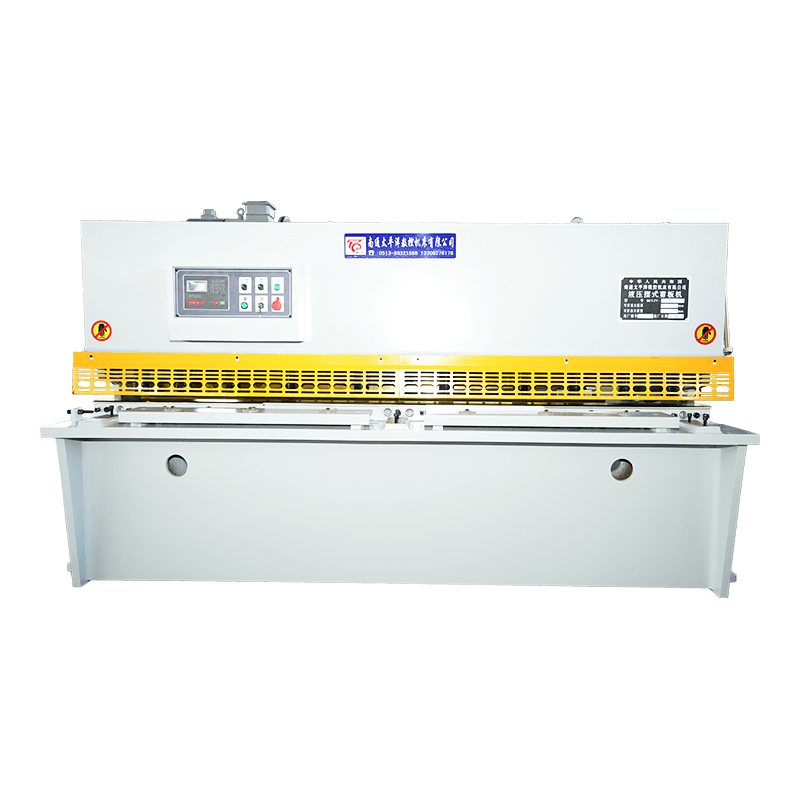

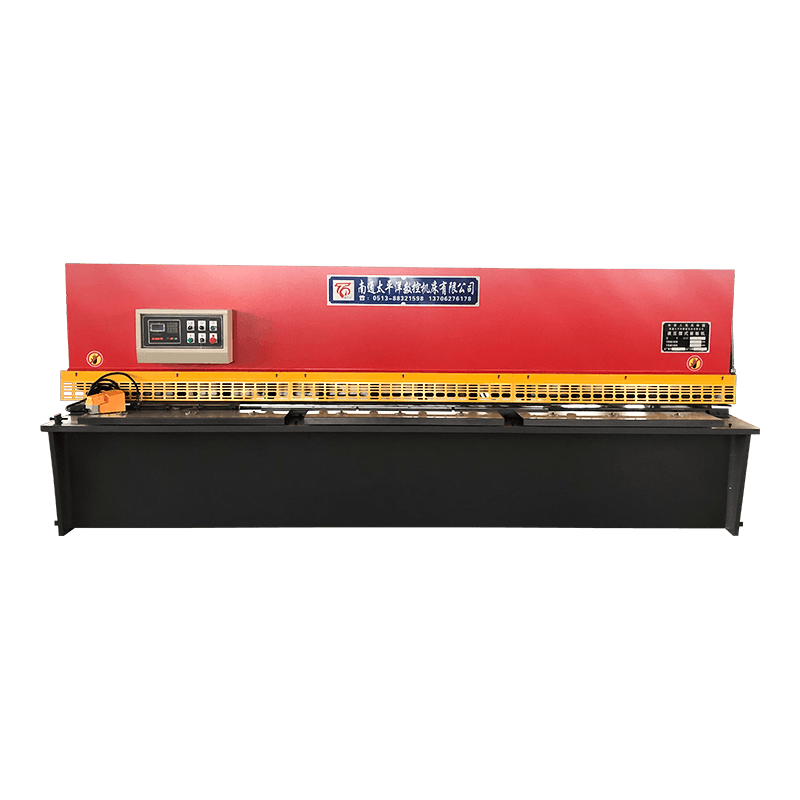

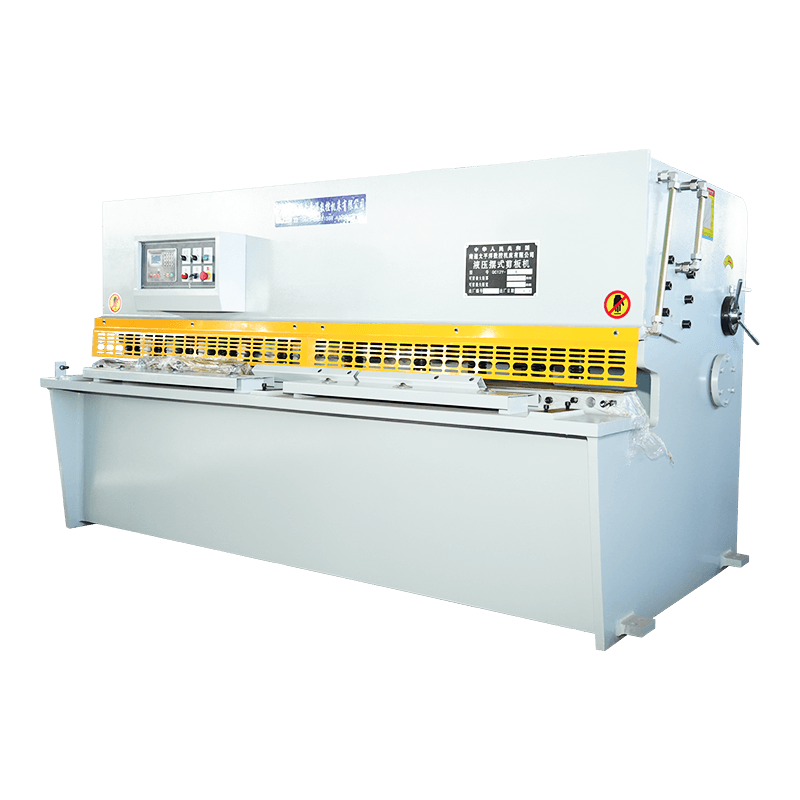

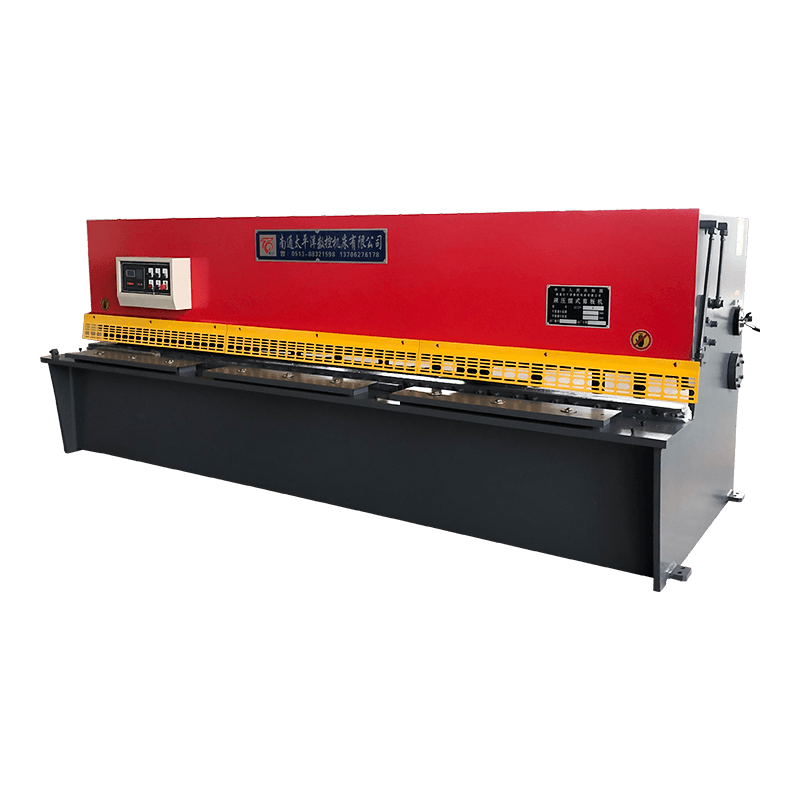

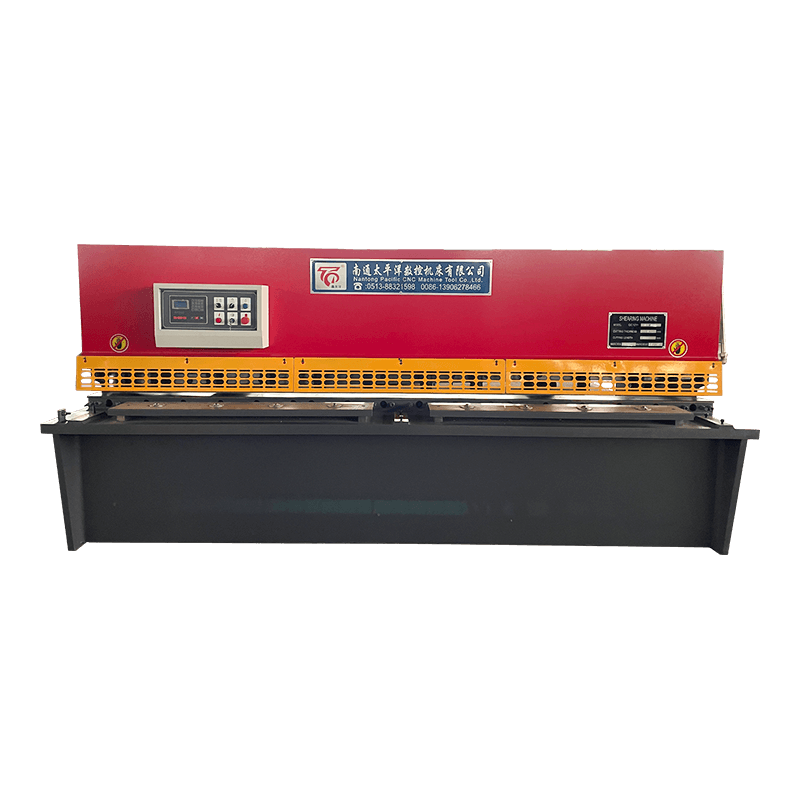

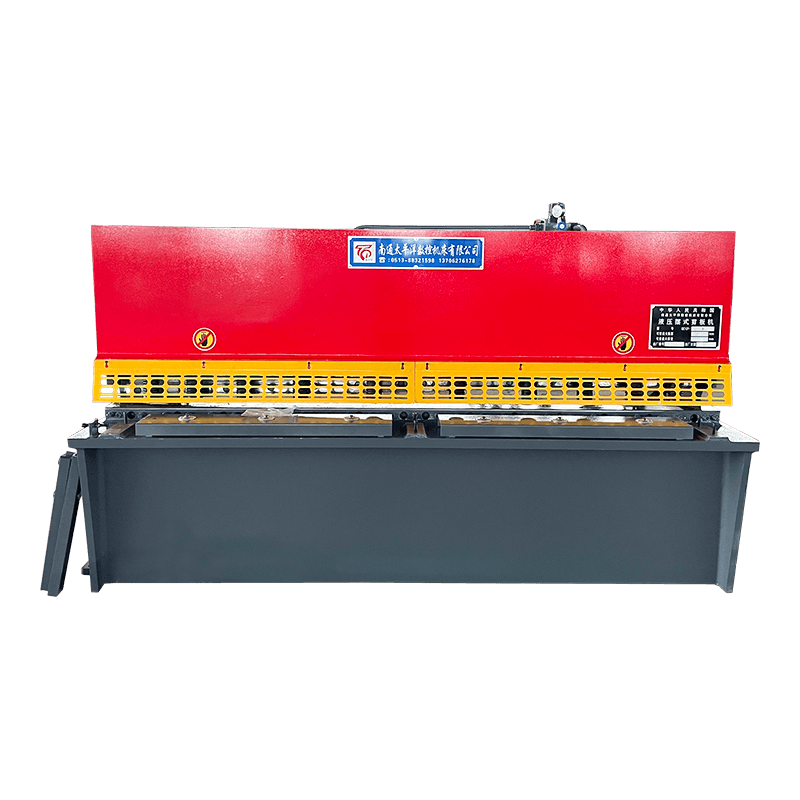

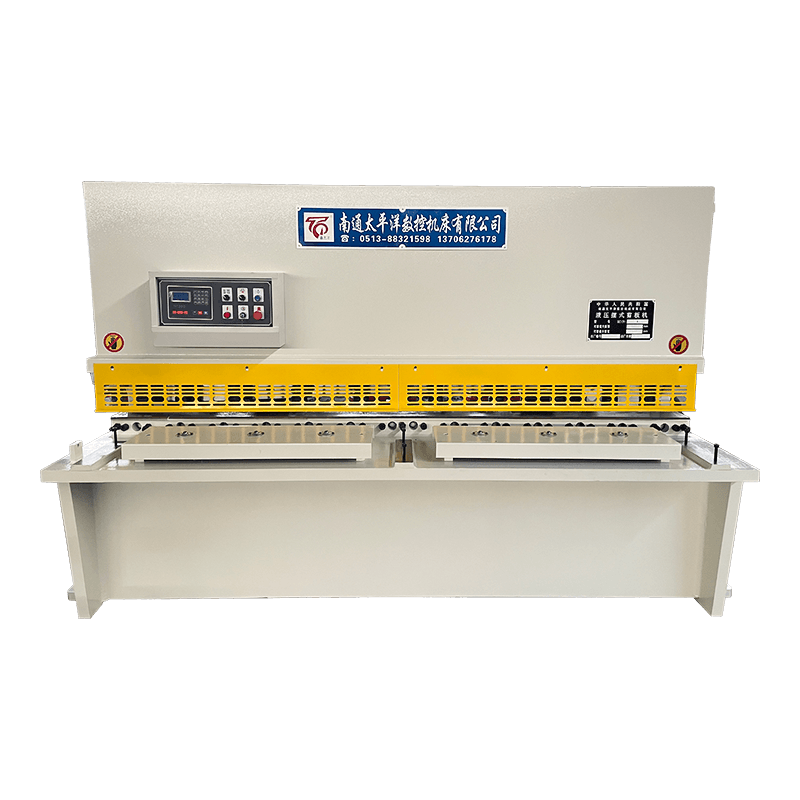

Máquina de corte de viga oscilante hidráulica/padrão CNC série QC12Y/K

A máquina de corte de viga oscilante hidráulica da série QC12Y/K é uma solução de corte de metal de alta precisão amplamente utilizada no processamento de chapa metálica, fabricação de metal e indústrias de fabricação. Projetada para cortar chapas de aço com alta precisão e eficiência, esta tesoura hidráulica combina desempenho confiável com controle CNC fácil de usar.

Principais recursos
Sistema de parada traseira de alta precisão: Um inversor controla o motor de parada traseira, garantindo que a precisão do posicionamento seja controlada dentro de 0,05 mm, proporcionando comprimentos de cortes consistentes para produção em massa.

Lâmina de corte de alta qualidade: Feitas de liga de aço 6CrW2Si, as lâminas oferecem excelente dureza, tenacidade e resistência ao desgaste, garantindo longa vida útil e resultados de cisalhamento limpos em diversas chapas de metal.

Sistema de controle CNC: Equipada com o controlador E21S, a máquina gerencia o curso de parada traseira e o curso da lâmina de corte e pode armazenar até 40 conjuntos de programas para configuração rápida de diferentes tarefas de corte.

Segurança Hidráulica e Retorno: A válvula de transbordamento fornece proteção contra sobrecarga para o sistema hidráulico, enquanto a porta-faca é acionada por nitrogênio para movimentos de retorno rápidos, suaves e confiáveis.

Proteção de segurança aprimorada: O pedal está integrado com uma função de parada de emergência, fornecendo proteção confiável contra saliências acidentais durante a operação.

Folha ajustável da lâmina: O ajuste manual da folga da lâmina permite que os operadores ajustem a folga de acordo com as diferentes espessuras do material, garantindo uma qualidade de corte ideal.

Posicionamento preciso de alimentação: A mesa de apoio frontal está equipada com uma régua, permitindo aos operadores localizar com precisão o comprimento de alimentação tanto para operações manuais como semiautomáticas.

Aplicativos
Esta máquina de corte de viga oscilante é ideal para cortar aço carbono, aço inoxidável, alumínio e outras placas de metal em indústrias como:

  • Processamento de chapa metálica
  • Oficinas de fabricação de metal
  • Fabricação automotiva e de eletrodomésticos
  • Construção e produção de aço estrutural

Investigação

Descrição do produto

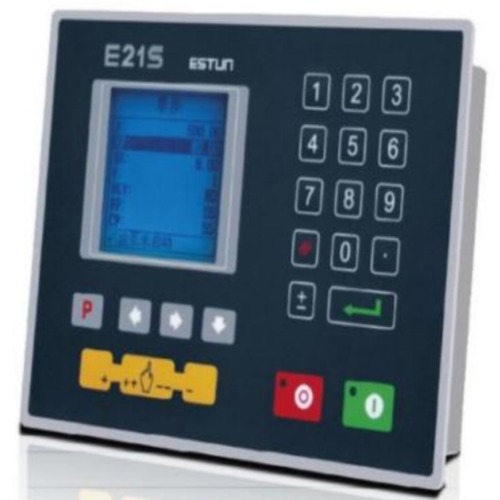

Usando o dispositivo CNC especial da máquina de corte E21-S da empresa ESTUN

Este produto possui os seguintes recursos:

Controle de posicionamento do medidor traseiro.
Função de posicionamento inteligente.
Função de posicionamento unidirecional e bidirecional, eliminando efetivamente a folga do parafuso.
Função de proteção.
Função de busca automática de ponto de referência.
Função de backup e restauração de parâmetros de uma tecla.
Função de ensino de posição rápida.
40 espaço de armazenamento de programas de várias etapas, cada programa tem 25 etapas.
Função de proteção contra falha de energia.

QC12Y/K- Parâmetro técnico

Modelo

Corte
Espessura
(mm)

Corte
Largura
(mm)

Traços
(vezes/mm)

Medidor traseiro
Alcance
(mm)

Ângulo de determinação
(°)

Motor Principal
(KW)

Peso
(KG)

geral
Dimensões
LXWXH
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

18.5

15500

4750X2450X2050

A descrição e as especificações fornecidas neste catálogo estão sujeitas a modificações sem aviso prévio.

Entre em contato conosco para mais detalhes

Não hesite em entrar em contato queo precisar de nós!

SUBMIT

Sobre
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produtos, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Como profissional China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, A empresa agora tem a capacidade de projetar, desenvolver e fabricar produtos em série padrão e equipamentos não padrão. Os produtos vendem bem em todo o país, um grande número de exportações para o sudeste da Ásia, Europa, Estados Unidos e Oriente Médio. A empresa cobre uma área de mais de 20.000 metros quadrados, com um grupo de engenheiros e técnicos com ricos equipamentos de conhecimento, produção e teste profissionais. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the Filas, faça o possível para atender às necessidades de clientes nacionais e estrangeiros.


No mundo de hoje cheio de esperança e oportunidades, as máquinas -ferramentas do Pacific e nossos clientes andam de mãos dadas para o desenvolvimento comum.

Notícias
Extensão do conhecimento da indústria

1. Introdução ao Máquina de corte de viga oscilante CNC série QC12Y/K

O padrão CNC da série QC12Y/K Máquina de corte de viga oscilante hidráulica é um equipamento de corte de metal de alto desempenho amplamente utilizado nas indústrias de fabricação de chapas metálicas. É projetado para cortar chapas de aço carbono, aço inoxidável e alumínio com alta precisão e eficiência.

Em comparação com as tesouras mecânicas tradicionais, esta máquina CNC com viga oscilante hidráulica melhorou a eficiência de corte ao 30%–50% e garante precisão de corte dentro ±0,1mm , tornando-o uma escolha confiável para indústrias de produção moderna.

Máquina-ferramenta CNC Nantong Pacific Co., Ltd é uma empresa-chave da indústria nacional de máquinas, localizada na Zona de Desenvolvimento Econômico e Tecnológico de Haian, onde o ambiente é bonito e o tráfego é conveniente, o que facilita o rápido estabelecimento de comunicação entre empresas e clientes. A empresa está totalmente equipada, especializada na produção de máquinas de corte, dobradeiras, laminadoras, prensas hidráulicas, puncionadoras e outros produtos, amplamente utilizados em: indústria leve, aviação, construção naval, metalurgia, instrumentação, eletrodomésticos, produtos aço de aço, indústria de construção e decoração. Nossos produtos vendem bem tanto em casa quanto no exterior.

2. Principais recursos da máquina de corte da série QC12Y/K

  • Sistema de controle do inversor: Controle de motor de parada traseiro com precisão de 0,05mm.
  • Material da lâmina de alta qualidade: Usa aço 6CrW2Si para desempenho de corte duradouro.
  • Sistema CNC E21S: Controla a parada traseira e o curso de corte, armazena até 40 programas.
  • Proteção contra sobrecarga: Uma válvula de transbordamento garante a segurança do sistema sob alta pressão.
  • Sistema de retorno de nitrogênio: A porta-faca retorna suavemente e com segurança.
  • Função de parada de emergência: O interruptor de pé garante a segurança do operador.
  • Ajuste manual da folga da lâmina: Melhore a qualidade de corte para diferentes materiais.
  • Suporte Frontal com Régua: Garante o posicionamento preciso do comprimento da alimentação.

3. Princípio de funcionamento da máquina de corte de viga oscilante hidráulica

(1) Mecanismo de corte de viga oscilante

A lâmina superior se move em um movimento de arco oscilante, garantindo um corte suave e contínuo. Este design reduz o consumo de energia em 15%–20% em comparação com sistemas de guilhotina.

(2) Sistema de Acionamento Hidráulico

O sistema hidráulico fornece pressão estável para garantir força de corte consistente em todo o comprimento da lâmina, suportando espessuras de até placas de aço de 16mm .

(3) Integração de controle CNC

O sistema de controle E21S automatiza o posicionamento do medidor traseiro e o curso de corte, melhorando significativamente a produtividade e a redução de erros do operador.

4. Visão geral dos parâmetros técnicos

Artigo Especificação Benefício
Espessura de corte 1–16 mm Ampla compatibilidade de materiais
Precisão do medidor traseiro 0,05 mm Posicionamento de alta precisão
Sistema de controle CNC E21S Operação programável
Especificações técnicas da máquina de corte hidráulico de viga oscilante QC12Y/K

5. Aplicações Industriais

A série QC12Y/K é amplamente utilizada em:

  • Oficinas de fabricação de metal
  • Indústria de construção naval
  • Fabricação automotiva
  • Processamento de aço para construção

6. Perguntas frequentes

Q1: Que materiais a máquina QC12Y/K pode cortar?

Ele pode cortar placas de aço carbono, aço inoxidável e alumínio com eficiência.

Q2: Qual é o sistema de controle usado?

Utilize o sistema CNC E21S, que suporta até 40 configurações programáveis.

Q3: Qual é a principal vantagem do design da viga oscilante?

Proporciona ação de corte mais suave e reduz o consumo de energia em até 20%.
